ラテラル トランスファー ホロー リトロリフレクター™ (LTHR) 　PLX, Inc.

PLX, Inc.

PLX Lateral Transfer Hollow Retroreflectors™ (LTHR) シリーズ。サブアーク秒の精度を維持しながら、任意の距離で2つ以上の平行軸をアライメントするのに優れています。


ラテラル・トランスファー・ホロー・リトロリフレクター™（LTHR）

⦿ 平行光を180°折り返すのに最適です。
⦿ 大型マイケルソン干渉計のU字折りや、フォールディング干渉計の背中合わせの構成に最適です。
⦿ サブアーク秒の精度で使用可能。
⦿ 極めて高い温度安定性
⦿ 豊富なコーティングの選択肢
⦿ 真空対応
⦿ PLXはISO9001の登録企業です。

Coating Specification Chart

大型マイケルソン干渉計の "U "字型の折り返しや、サブアーク秒の精度を維持した折り返し干渉計の背中合わせの構成に理想的なソリューションが見つかります。PLXのLTHRシリーズは、すべての構成部品が同じ熱膨張係数（CTE）であるため、非常に温度安定性に優れています。様々なコーティングが可能であり、カスタマイズや2つのアパーチャーの選択も可能です。

(LTHR)^TMPLX Lateral Transfer Hollow Retroreflector

主光線が完全な平行度を保ちながら、2つ以上の軸に整列させる必要がある用途に最適です。


ラテラル・トランスファー・ホロー・リトロリフレクター™（LTHR）

⦿ 平行光を180°折り返すのに最適です。
⦿ 大型マイケルソン干渉計のU字折りや、フォールディング干渉計の背中合わせの構成に最適です。
⦿ サブアーク秒の精度で使用可能。
⦿ 極めて高い温度安定性
⦿ 豊富なコーティングの選択肢
⦿ 真空対応
⦿ PLXはISO9001の登録企業です。

Coating Specification Chart

このデバイスは事実上、完全なリトロリフレクターのセグメントであり、したがって不変のものとして動作します。

LTHRが振動するような用途では、出射ビームは静止し、入射ビームと完全な平行度を保ちます。ビーム偏差はサブアーク秒の精度で供給することができます。LTHRは、大型マイケルソン干渉計のU字型折り畳みや、折り畳み型干渉計の背中合わせのレトロリフレクター構成に優れた解決策を提供します。また、平面ミラーを50/50ビームスプリッターとして使用する場合にも有効です。この構成では、前方の景色を観察しながら、同時に別の平行光軸を見ることができます。また、LTHRは構成部品の熱膨張係数(CTE)が同じであるため、非常に温度安定性に優れています。

主要なビームを他の2つ以上の光軸に合わせる必要がある用途については、PLX仕様書「回転運動装置」を参照してください。

重要
お見積もりやご注文の際には、必要なオフセットをご指定ください。オフセットとは、一方のクリアアパーチャーの中心から他方のクリアアパーチャーまでの距離のことです。すべてのカタログLTHRは、お客様のご要望のオフセット仕様でカスタムメイドされたユニットです。

モデル番号をクリックすると、L-10とL-20の詳細にリンクします。

カタログ　ダウンロード

PLX ALL-WEATHER LATERAL TRANSFER HOLLOW RETROREFLECTORS^TM（LTHRAW）

光学系にダメージを与えることなく、最も過酷な環境条件下で動作することが要求される用途向けに設計されています。


全天候型　ラテラル　トランスファー　リトロリフレクター^TM (LTHRAW)
⦿ 平行光を180°折り返すのに最適です。
⦿ 大型マイケルソン干渉計のU字型折り畳みや、折り畳み式干渉計の背中合わせの構成に理想的なソリューションです。
⦿ サブアーク秒の精度で使用可能。
⦿ 極めて高い温度安定性
⦿ 豊富なコーティングの選択肢
⦿ 全天候型の密閉型。
⦿ 真空対応
⦿ PLXはISO9001の登録企業です。



PLX は、光学表面の環境保護が必要な用途向けに、頑丈な真空対応密閉型全天候型エンクロージャを提供しており、光学部品にダメージを与えることなく最も過酷な環境条件下で製品を動作させることが可能になっています。

PLX 全天候型　ラテラル　トランスファー　リトロリフレクター^TM (LTHRAW)は、an ingress protection rating IP67 を有し、塵埃の侵入や水深 15 cm ～ 1 m の浸漬から完全に保護されます。

全天候型筐体は、希望のクリアアパーチャ、オフセット、精度要件などに応じてカスタマイズすることができます。 密閉窓のほか、光学フィルター、現場で交換可能な二次窓、パージバルブも組み込むことが可能です。また、真空対応パッケージも用意されています。

これらの機能により、ボアサイティングや監視・照準などの電気光学システムの検証などの現場作業を大幅に簡素化することができます。

重要
お見積もりやご注文の際には、必要なオフセットをご指定ください。オフセットとは、一方のクリアアパーチャーの中心から他方のクリアアパーチャーまでの距離のことです。すべてのカタログLTHRは、お客様のご要望のオフセット仕様でカスタムメイドされたユニットです。

モデル番号をクリックすると、L-10-AW, L-20-AWの詳細にリンクします。

カタログ　ダウンロード

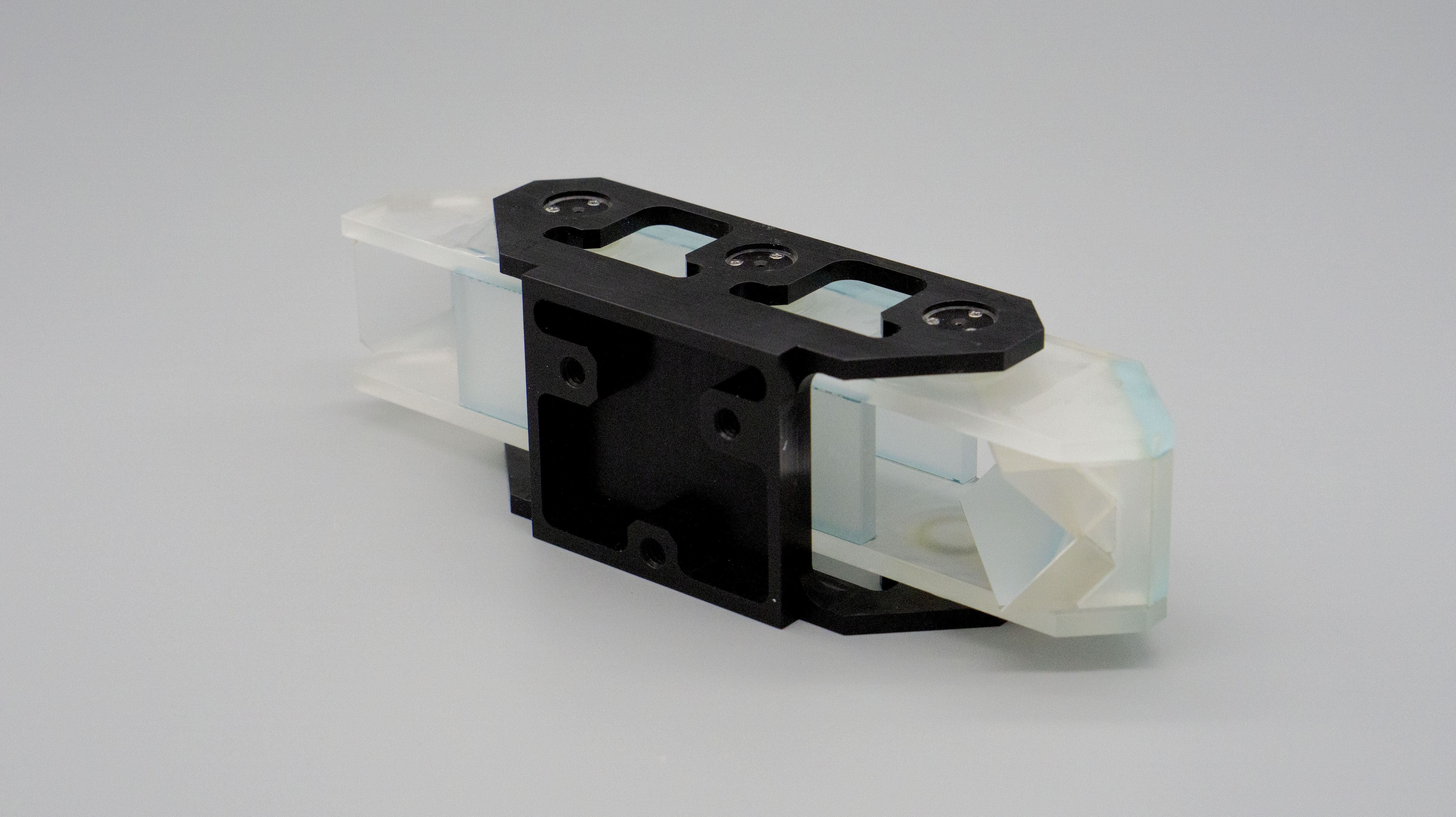

PLX Exceptional Performance Lateral Transfer Hollow Retroreflector^TM (LTHRXP)

最も過酷な使用条件下で性能を発揮するように設計されています。


卓越した性能のラテラル　トランスファー　リトロリフレクター™ （LTHRXP）

⦿ 特許出願中の構造設計と革新的な取り付け方法。
⦿ スペースが限られている場合、より小型のエンベロープを使用できます。
⦿ サブアーク秒の精度で使用可能
⦿ 前例のない温度範囲、ΔT=140℃（284°F）。
⦿ フリー・フロート・ストレス・フリー・マウント
⦿ 耐衝撃性、耐振動性に優れています。
⦿ 真空対応
⦿ 豊富なコーティングの選択肢

Coating Specification Chart

軽量でストレスのないマウントブラケットと極端な温度下での優れた安定性を特徴としています。


PLXの新しい特許出願中の超安定構造設計は、これまでにない温度範囲ΔT=140℃（284°F）で極めて高い精度を維持しながら、全体のサイズをコンパクトにする必要がある用途に、軽量でストレスのないユニットを提供します。

新しいラテラル　トランスファー　リトロリフレクター™ （LTHRXP）マウントブラケットは、希望の開口部、オフセット、材料要件などに応じてカスタマイズが可能です。革新的な衝撃減衰マウンティングパッドと組み合わせ、衝撃や振動に高い耐性を発揮します。

また、真空対応、サブアーク秒までの精度、宇宙用途への高い適応性を備えています。

これらの特長により、LTHRXPは、ボアサイト、カメラ、望遠鏡、レーザーなどの重要な光学アライメント用途に適した、より汎用性の高い製品となっています。

重要
お見積もりやご注文の際には、必要なオフセットをご指定ください。オフセットとは、一方のクリアアパーチャーの中心から他方のクリアアパーチャーまでの距離のことです。カタログのLTHRはすべて、お客様のご要望のオフセット仕様に合わせたカスタムメイドのユニットです。

モデル番号 L-10-XP, L-20-XPをクリックすると、詳細にリンクします。

カタログ　ダウン　ロード　　　


PLX Rotary Movement Device^TM (RMD)

LTHPとLTHRの組み合わせに使用します。2台以上の装置をそれぞれの入口と出口の開口部に取り付けるために使用します。この構成では、ビーム位置を常に調整することができます。
PLX, Inc.のウエブサイトで動きをご覧下さい。
https://www.plxinc.com/products/rotary-movement-devicetm-rmd


ロータリムーブメントデバイス™（RMD）

⦿ 3軸以上の光軸が必要な場合のビームアライメント。
⦿ 出射ビーム位置は常に調整可能。
⦿ 電動式と手動式があります。
⦿ 厳しい環境条件下でもサブアーク秒の精度を実現
⦿ 3次元空間のどの点にも正確にレーザービームを照射します。
⦿ PLXはISO9001の登録企業です。
⦿ 関連製品

主要なビームを他の2つ以上の光軸に合わせる必要があるアプリケーションでは、LTHRとLTHPの複数構成が必要です。

PLXのRMD（Rotary Movement Device^TM）システムに関する新しいビデオデモをご紹介します。RMDシステムにより、過酷な条件下での精度と効率が大幅に向上する様子をご覧ください。

PLXのRMDは、RMD type A（RMDA）とRMD type B（RMDB）の2種類のパッケージがあり、RMDAは電動式（RMDAM）もあります。PLXはRMDをLTHPとLTHRのいずれかに組み込んで提供します。この構成では、出射ビーム位置は入射ビームから任意の距離に常に調整することができます。



これは、PLX RMDを使用して、2つ以上の装置をそれぞれの入口および出口アパーチャーに取り付けることで実現できます。この構成では、過酷な環境条件下でもサブアーク秒の精度を維持しながら、出射ビーム位置を入射ビームから任意の距離に常に調整することができます。

以下はその代表例です。

ボアサイト（Boresighting）：
複数のディテクターやイメージャーを一つのターゲットに正確に位置合わせすることで、電気光学ディレクターやターゲティングシステムに応用されます。

レーザービームを照射：
多関節アーム型ビーム伝送装置（AABM）を使用すると、3次元空間の任意の位置にレーザービームを正確に伝送することができます。レーザー加工機や彫刻機、干渉計や平坦度測定などの光学検査に利用することができます。
　
モデル番号をクリックすると、詳細仕様にリンクします。

カタログ　ダウンロード
