コーナーリフレクター(リトロリフレクター) PLX, Inc.



PLX, Inc.


ハードマウントPLX Hollow Retroreflector TM (HMHR)  は、傾きなどの位置や動きにまったく影響を受けません。これは、マイケルソン干渉計などの重要なアプリケーションに特に役立ちます。



ハードマウント リトロリフレクター™(HMHR)

並外れたビームリターン精度を備えた自己補償ミラー構成。
ミラーをコーティングして、UVから遠赤外までのスペクトル範囲で最大化することができます。マイケルソン干渉計などの重要なアプリケーション向け。

過酷な環境条件で良好に機能します。
RoHS対応。
PLXは、登録済みのISO 9001企業です。

HMHRに当たる平行入射光は、HMHRの物理的な向きに関係なく、非常に正確に光源に返されます。HMHRは、独自のプロセスによって相互に直交する内側コーナーに組み立てられた3つの第1面ミラーで構成されています。ミラーは、UVから遠赤外までのスペクトル範囲で最大化するようにコーティングできます。この構成により、材料の吸収と色収差がなくなります。HMHRのミラーアセンブリは、インバーマウントに取り付けられています。5.0 "/ 127mmユニットにはアルミニウムマウンに取り付けられています。インバーは、熱による寸法変化の制御が必要な場合に使用される鉄とニッケルの低膨張(CTE 0.75)合金です。

安定性と精度
HMHRは、マイケルソン干渉計などの重要なアプリケーションに特に適した特性を提供します。マウントは、コーナーキューブの頂点とマウントの背面の間の距離の安定性と、マウントスレッドに対する頂点の同心性を維持します。HMHRは、より良い変調のために一致したペアで提供することもできます。

コーティング
標準のHMHRミラーコーティングは、ベアメタルと保護オーバーコートの両方で、アルミニウム、銀、金です。保護されたPLXコーティングはすべて、MIL-SPECの耐久性と接着要件を満たしています。保護されていない金属コーティングは、干渉測定アプリケーションに特に適しています。利用可能なカスタムコーティング。

特殊なアプリケーションのカスタム構成
PLXエンジニアは、アプリケーション用のカスタムHMHRを作成できます。可能性のある変動には以下が含まれます。インターフェイスに合わせてハードマウントを変更しました。超臨界精度; 高出力レーザー用の誘電体ミラーコーティング。軍事および宇宙環境に耐えることができるユニット。

Specification Chart

Model

Clear Aperture
(in/mm)

Beam Deviation
(arc.sec.)

Exiting
Wavefront
(p.v.633nm)

Weight
(gr.)

HM-10 HM-10

1.0/25

1.0 - 30.0

0.15 - 3.50

25

HM-15 HM-15

1.5/38

0.5 - 30.0

0.10 - 5.25

45

HM-20 HM-20

2.0/50

0.5 - 30.0

0.15 - 7.00

90 - 110

HM-25 HM-25

2.5/63

0.5 - 30.0

0.25 - 9.00

110 - 141

HM-50 HM-50

5.0/127

0.5 - 30.0

0.45 - 18.0

551 - 780

インバーマウント超安定ハードマウント レトロリフレクター USHM

インバーマウント超安定ハードマウント レトロリフレクター USHMは、耐衝撃性と耐振動性に優れています。真空に適合し、熱的に安定しており、極端な衝撃や振動が懸念される用途に合わせて調整されています。

改良された超安定USHMは、コーナーリフレクターをアセンブリにしっかりと接続します。

安定性と精度
PLXの改良されたUSHMの堅牢な取り付けとミラー技術は、重要なアプリケーションや過酷な条件で非常に優れた性能を発揮できる特性を提供します。USHM構成は、軍事および宇宙用途で利用されており、OPDの高い安定性と取り付けスレッドの頂点の同心性が重要な要件である干渉計に特に適しています。軽量のアルミ製バージョンもあります。

コーティング
標準のUSHMミラーコーティングは、ベアメタルと保護オーバーコートの両方で、アルミニウム、銀、金です。保護されたPLXコーティングはすべて、MIL-SPECの耐久性と接着要件を満たしています。保護されていない金属コーティングは、干渉測定アプリケーションに適しています。カスタムコーティングが可能です。

特殊なアプリケーションのカスタム構成
PLXエンジニアは、アプリケーション用にカスタムUSHMを作成できます。可能性のあるバリエーションには、より小さな開口とより大きな開口、高出力レーザー用の誘電体ミラーコーティング、軍事および宇宙環境に耐えることができるユニットが含まれます。

Specification Chart

Model

Clear Aperture
(in/mm)

Beam Deviation
(arc.sec.)

Exiting
Wavefront
(p.v.633nm)

Weight
(gr.)

USHM-10 USHM-10

1.0/25

1.0 - 30.0

0.15 - 3.50

34

USHM-15 USHM-15

1.5/38

0.5 - 30.0

0.10 - 5.25

73

USHM-20 USHM-20

2.0/50

0.5 - 30.0

0.15 - 7.00

126 - 136

USHM-25 USHM-25

2.5/63

0.5 - 30.0

0.25 - 9.00

206 - 227

USHM-50 USHM-50

5.0/127

0.5 - 30.0

0.45 - 18.0

639 - 855

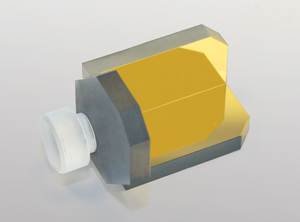

低プロファイル リトロリフレクター(LPR)

LPRシリーズのロープロファイル コーナーリフレクター(リトロリフレクター)は、傾きにまったく反応しない自己補償ミラーとして機能します。これらの再帰反射器は、FTIR分光計およびシステムのメーカーが使用するために特別に設計されたOEM製品です。

LPRシリーズのロープロファイル コーナーリフレクターは、レーザー遅延ラインや、光路差制御が重要であり、入力ビームと出力ビームが明確で重複しない他のシステムでも使用される場合があります。
中空の再帰反射器の入力ビームと出力ビームは、物理的な向きに関係なく平行です。これにより、拡張光学システムのチルト安定性要件が大幅に緩和されます。光路差制御のアプリケーションでは、ユーザーは再帰反射器の頂点である単一のポイントの位置を制御するだけです。すべての光線の光路差は同じであるため、この変数は、システムの有効口径の小さな部分を共有する単純なレーザー干渉計で簡単に制御できます。

すべてのLPRシリーズの再帰反射器には、横並びの入力ビームと出力ビームに対応するコンパクトな開口部があります。それらは真空に適合し、中空の再帰反射体であり、軽量であり、材料の分散、収差、および吸収の影響を受けません。仕様については表を、取り付け情報については図を参照してください。短いリードタイムの​​カスタムロープロファイル コーナーリフレクターが利用可能です。



安定性と精度
LPRシリーズは、マイケルソン干渉計などの重要なアプリケーションに特に適した光学特性を提供します一体型のポストにより、コーナーリフレクターを取り付けることができるため、頂点の位置が正確に認識され、動作条件にわたって安定します。LPRは、独自のプロセスによって相互に直交する内側コーナーに組み立てられた3つのミラーから構成されています。結果のアセンブリは非常に頑丈です。ミラーは、UVから遠IRまでのあらゆるスペクトル範囲で最大化するためにコーティングできます。一体型の取り付けポストは、ミラーパネルと同じ材料です。フープ応力を介してクランプで取り付けられます。このクランプ力を制御することにより、光学アセンブリに歪みは伝わりませんが、コーナーリフレクターの位置は正確に制御されます。

コーティング
標準のLPRミラーコーティングは、ベアメタルと保護オーバーコーティングの両方で、アルミニウム、銀、金です。すべての保護コーティングは、MIL-SPECの耐久性と接着の要件を満たしています。保護されていない金属コーティングは、干渉測定アプリケーションに特に適しています。カスタムコーティングが可能です。

特殊なアプリケーションのカスタム構成
PLXエンジニアは、お客様の用途に合わせてカスタムの中空再帰反射器を作成できます。可能性のあるバリエーションには、より小さな開口とより大きな開口、インターフェースに合わせて修正されたハードマウント、超臨界精度、高出力レーザーで使用するための誘電体ミラーコーティングが含まれます。ポストは屋根セクションに移動できます。単一のフラットパネルは裏面を研磨し、ビームスプリッターとして機能するようにコーティングできます。取り付け設計を容易にするために、さまざまな実績のあるクランプ設計が用意されています。

Specification Chart

Model

Beam Diameter
(in/mm)²

Beam Deviation
(arc.sec.)

Exiting
Wavefront
(p.v.633nm)

Weight
(gr.)

LPR-05 LPR-05

0.50/12.7

1.0

λ/10

21

LPR-10 LPR-10

1.00/25.4

1.0

λ/10

57

OMNI WAVE リトロリフレクター™(OWHR)


入射ビームは非常に正確に光源に戻ります。
クッション性のある取り付けを備えた独自の構成により、より優れた取り扱いと耐衝撃性のための特別な保護が提供されます。
すべての主要な取り付けシステムと互換性があります。
標準の金属コーティングは、適用可能なすべてのMIL仕様を満たし、カスタムコーティングも利用可能です。
RoHS対応。
PLXは、登録済みのISO 9001企業です。

PLXからのみ入手可能な新しい改良型のOmni Wave Hollow Retroreflector(OWHR)には、特許取得済みのユニークなクッションマウントがあり、ユニットが衝撃に非常に強くなります。すべての主要な取り付けシステムと互換性があります。

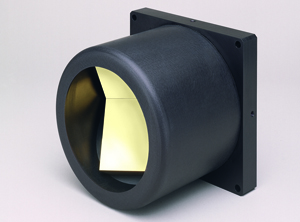

コーナーリフレクター(リトロリフレクター)(OWHR)
OWHRの物理的な向きに関係なく、平行入射光は非常に正確に光源に戻ります。
クッション性のある取り付けを備えた独自の構成により、より優れた取り扱いと耐衝撃性のための特別な保護が提供されます。
すべての主要な取り付けシステムと互換性があります。
標準の金属コーティングは、適用可能なすべてのMIL仕様を満たし、カスタムコーティングも利用可能です。
RoHS対応。
PLXは、登録済みのISO 9001企業です。

オムニウェーブ ホロー レトロリフレクター(OWHR)は、傾きなどの位置や動きにまったく影響されない自己補償ミラーとして説明できます。
OWHRに当たる平行入射光は、OWHRの物理的な向きに関係なく、非常に正確に光源に返されます。OWHRは、独自のプロセスによって相互に直交する内側コーナーに組み立てられた3つのミラーで構成されています。ミラーは、UVから遠赤外までのスペクトル範囲で最大化するようにコーティングできます。この構成により、プリズム型再帰反射器に存在する材料吸収と色収差が排除されます。

OWHRは、0.08インチ(2mm)から5.0インチ(l25mm)の標準サイズで利用できます。単位は、0.5アーク秒のビーム偏差とλ/ 10波反射波面誤差までの精度で利用できます。PLXからのみ入手可能な新しい改良された構成では、OWHRには独自の特許取得済みのクッションマウントがあり、ユニットを衝撃に対して非常に強くしています。OWHRは、すべての主要な取り付けシステムと互換性のある汎用性の高いハウジングで提供されます。OWHRは、適用可能なすべてのMIL仕様を満たす幅広い標準の金属コーティングで利用できます。保護されていない金属コーティングは、干渉測定アプリケーションに特に適しています。リクエストに応じてカスタムコーティングを利用できます。

Specification Chart

Model

Clear Aperture
(in/mm)

Beam Deviation
(arc.sec.)

Exiting
Wavefront
(p.v.633nm)

Weight
(gr.)

OW-008 OW-008

0.08/2

30.0

0.35

0.06

OW-016 OW-016

0.16/4

30.0

0.55

0.07

OW-025 OW-025

0.25/6

20.0

0.60

0.8

OW-05 OW-05

0.5/12.7

3.0 - 15.0

0.30 - 0.90

5.9

OW-10 OW-10

1.0/25

1.0 - 30.0

0.15 - 3.50

108

OW-15 OW-15

1.5/38

0.5 - 30.0

0.10 - 5.25

330

OW-20 OW-20

2.0/51

0.5 - 30.0

0.15 - 7.00

454

OW-25 OW-25

2.5/63

0.5 - 30.0

0.25 - 9.00

772

OW-50 OW-50

5.0/127

0.5 - 30.0

0.45 - 18.0

3860

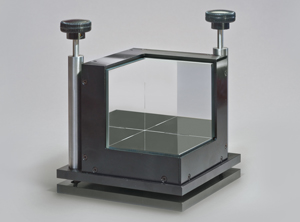

PLX ツール キューブ

PLX Tool Cubeは、光軸をセットアップしたり、機器や機器を直行したり、互いに平行に配置したりするために設計されています。隣接する2つのミラー間の偏差は1秒未満です。


通常、2つ以上のレーザーまたはオートコリメータで使用され、直交軸を確立します。
直角または互いに平行なアイテムの直感的な整列。
3つのラーのいずれか2つの間の1秒未満の偏差。
3インチと5インチの鏡面があります。
標準ミラーコーティングは保護されたアルミニウムで、カスタムコーティングが利用可能です。

保護されたミラーの標準コーティングは保護されたアルミニウムですが、カスタマイズされたコーティングも利用できます。
Tool Cubeは、独自のプロセスによって相互に直交する内側コーナーに正確に組み立てられた3つの前面ミラーで構成されています。任意の2つのミラー間の完全な90°角度からの偏差は、1秒角未満です。


PLXツールキューブは、ツールキューブを水平に調整するための2つの調整ノブを含むハウジングに取り付けられています。
3インチの鏡面または5インチの鏡面の2つのサイズがあります。ミラーの標準コーティングは保護されたアルミニウムですが、カスタマイズされたコーティングも利用できます。
Tool Cubeは通常、直交軸を確立するために2つ以上のレーザーまたはオートコリメータとともに使用されます。

Specification Chart

Model

Mirror Size

Weight

TC-30 TC-30

3 x 3 inches (76 x 76 mm)

2.6 kg

TC-50 TC-50

5 x 5 inches (127 x 127 mm)

5.5 kg
